Высота мачты связи: как выбрать оптимальное решение

Высота мачты связи — один из ключевых параметров при проектировании объектов телекоммуникационной инфраструктуры. От неё зависят радиус покрытия, устойчивость сигнала, объём металлоконструкций, параметры фундамента и итоговая стоимость проекта. Расхожая идея «чем выше мачта сотовой связи, тем лучше» в реальных проектах не работает: избыточная высота почти не улучшает покрытие, но заметно увеличивает металлоёмкость и усложняет экспертизу.

В этой статье под мачтой связи мы подразумеваем стальные опоры типов ОДН (опора двойного назначения, трубчатая), ОСС (опора сотовой связи, гранёная), РМГ (радиомачта гранёная) и РЛЛ (мачта радиорелейной связи), которые изготавливаются и применяются на объектах по всей России и странам СНГ. Для каждой группы конструкций оптимальная высота мачты связи определяется с учётом рельефа, ветрового района, типа сети и антенно-фидерного оборудования.

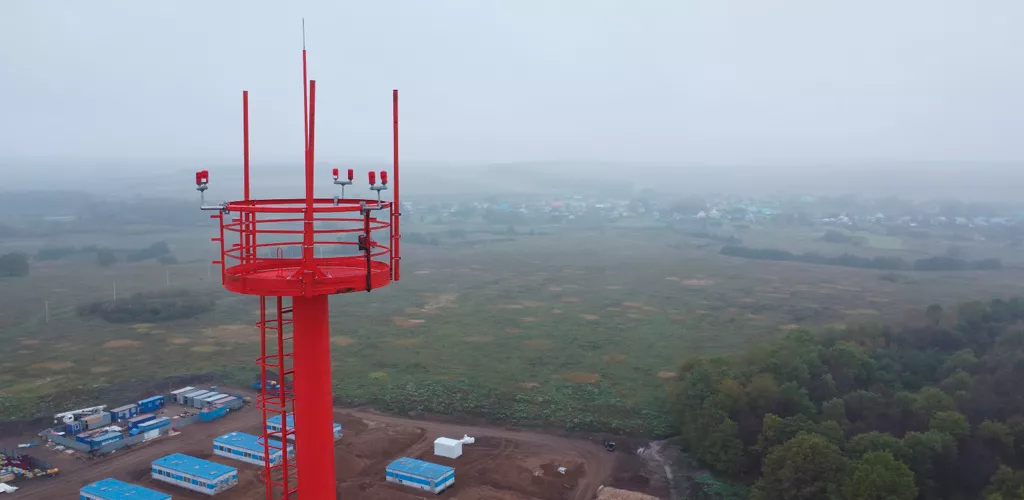

Что такое высота мачты связи

В инженерной терминологии высота мачты связи — это расстояние от отметки верха фундамента до уровня установки антенно‑фидерного оборудования. В радиопланировании для оценки зоны обслуживания дополнительно используют высоту фазового центра антенны, так как именно она влияет на формирование радиопокрытия.

Для корректных расчётов различают несколько величин:

• конструктивная высота ствола мачты (ОДН, ОСС, РМГ, РЛЛ);
• фактическая высота размещения антенн;
• высота молниеприёмника;
• общая строительная высота сооружения.

С точки зрения качества связи решающим параметром является фактическая высота установки антенн, а не только длина металлоконструкции: именно она определяет эффективную высоту мачты сотовой связи в зоне радиопланирования.

Факторы, влияющие на выбор высоты

Оптимальная высота мачты связи для ОДН, ОСС, РМГ и РЛЛ всегда увязана с рельефом и характером застройки.

Равнинная незастроенная территория. Для базовых станций и ведомственной связи чаще всего достаточно мачт высотой 30–40 м, что обеспечивает устойчивое покрытие в радиусе нескольких километров.

Плотная городская застройка. Антенны должны выходить выше уровня кровель и инженерных надстроек, поэтому высота мачты сотовой связи обычно находится в диапазоне 40–70 м.

Пересечённый рельеф. Часто выгоднее разместить опору на естественной возвышенности и сократить высоту металлоконструкции на 10–20 м, чем проектировать чрезмерно высокую РМГ или РЛЛ на низкой отметке.

Промышленные зоны. Учитываются дымовые трубы, эстакады, резервуары, а также требуемые азимутальные сектора распространения сигнала, чтобы мачта сотовой связи не «смотрела» в глухую стену технологического объекта.

Даже типовая мачта связи высотой 50 м в разных условиях будет работать по-разному и требует индивидуального расчёта под конкретный рельеф и застройку.

Тип сети и назначение: какие высоты применяются чаще всего

Высота мачты связи зависит от типа сети и класса сооружения. Ниже приведены ориентировочные диапазоны, характерные именно для ОДН, ОСС, РМГ и РЛЛ.

Базовые станции сотовой связи (ОСС, ОДН)

Для базовых станций операторов сотовой связи применяются:

ОСС (опора сотовой связи, гранёная)

В равнинной местности типичный диапазон высот мачты сотовой связи — 30–40 м; в городской застройке и при повышенных требованиях к покрытию — 40–60 м.

ОДН (опора двойного назначения, трубчатая)

При совмещении связи и освещения на локальных объектах (промплощадки, технологические дороги, складские территории) чаще применяются высоты 16–30 м; для базовых станций в малой застройке — 25–35 м.

Такой подход позволяет обеспечить устойчивый сигнал и одновременно использовать опору как несущую для светотехнического оборудования.

Ведомственная и корпоративная связь (ОДН, РМГ)

Для ведомственных сетей и связи на промышленных площадках применяются:

• трубчатые ОДН высотой 16–25 м — для локальных зон покрытия и технологических нужд;
• гранёные РМГ высотой 25–40 м — когда требуется немного больший радиус действия и резерв по нагрузкам.

Радиорелейные линии (РМГ, РЛЛ)

Для радиорелейных линий критична прямая видимость между объектами, поэтому высота мачты связи для этой категории, как правило, выше.

РМГ (радиомачта гранёная)

Часто используются высоты 40–60 м для обеспечения устойчивой РРЛ-связи на средних дистанциях.

РЛЛ (мачты радиорелейной связи)

При больших пролётах и сложном рельефе высота может достигать 60–90 м и более, что соответствует диапазону 70+ м для магистральных узлов связи.

При этом каждое значение подбирается расчётом; универсальных «правильных» высот мачт связи для всех случаев не существует.

Нагрузки, СП 20.13330 и регион строительства

С ростом высоты мачты связи (независимо от того, ОДН это, ОСС, РМГ или РЛЛ) существенно увеличиваются ветровые и гололёдные нагрузки, а также изгибающие моменты в сечении ствола. Расчёт выполняется по СП 20.13330.2016 «Нагрузки и воздействия» (актуализированная редакция СНиП 2.01.07‑85) с учётом ветрового и гололёдного районов, категории местности и коэффициентов пульсации ветра.

Именно поэтому мачта связи 50 м в прибрежном ветреном регионе и аналогичная по высоте мачта в центральной части России будут отличаться по толщине стенки, геометрии сечений и параметрам фундамента. Строительная экспертиза отдельно оценивает корректность применения действующих сводов правил и сочетаний нагрузок для выбранной высоты мачты сотовой связи.

Антенно‑фидерное оборудование и опоры двойного назначения

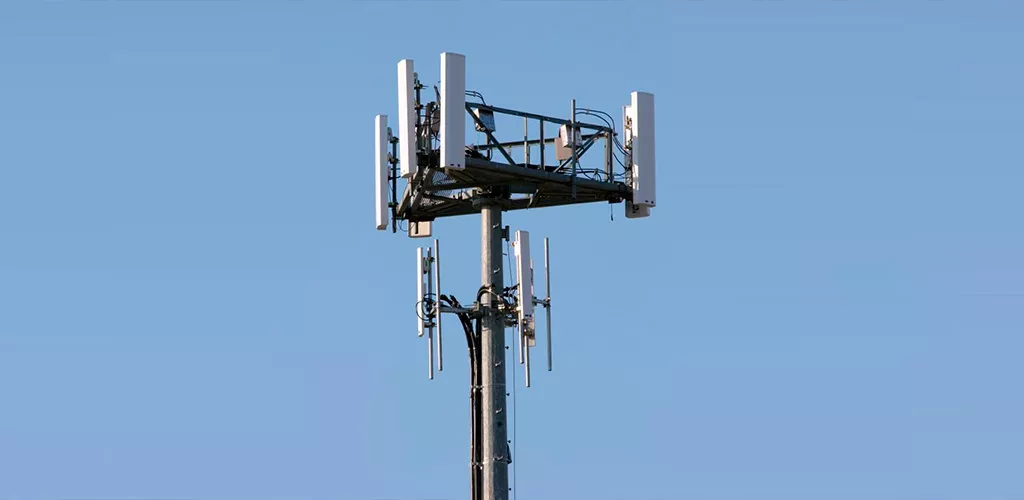

Высота мачты сотовой связи не может быть определена без учёта состава и массы антенно‑фидерного оборудования. Антенны, радиорелейные тарелки и оборудование других операторов создают:

• дополнительную массу;
• значительную ветровую парусность;
• изгибающие и крутящие нагрузки на ствол.

Количество секторов, тип антенн (панельные, секторные, параболические), наличие РРЛ‑вставок и перспективное расширение сети — всё это закладывается в расчёт до утверждения высоты и типа мачты (ОДН, ОСС, РМГ, РЛЛ).

В случае опор двойного назначения (ОДН), совмещающих связь и освещение, дополнительно учитываются нагрузки от светильников, прожекторов, корон и кабельных трасс. Без точных данных по оборудованию невозможно корректно определить ни оптимальную высоту, ни экономически обоснованный тип металлоконструкции.

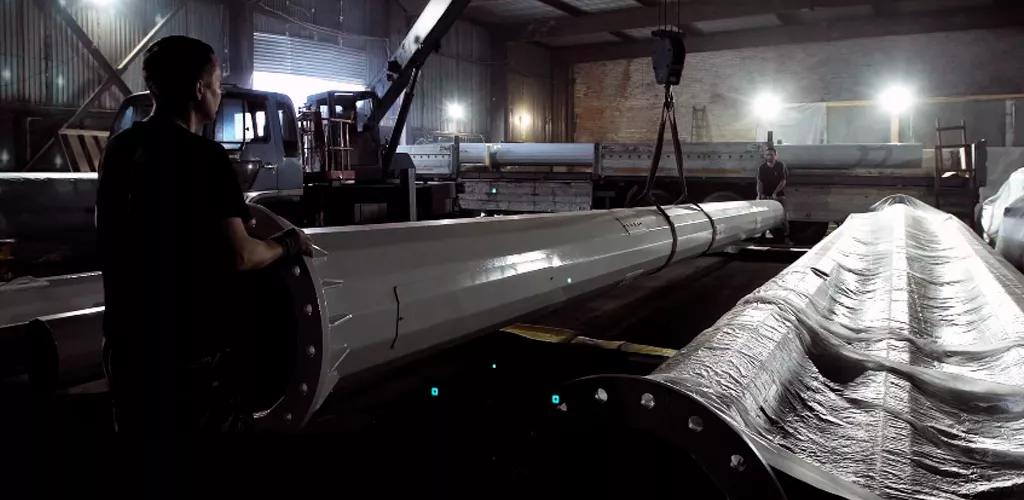

Материалы, коррозионная защита и ресурс конструкции

Для высоких ОДН, ОСС, РМГ и РЛЛ, работающих в условиях повышенных ветровых нагрузок и отрицательных температур, как правило, применяется низколегированная сталь 09Г2С. Она обеспечивает высокую прочность, надёжность при низких температурах, хорошую свариваемость и предсказуемые расчётные характеристики, что особенно важно для высоких мачт связи.

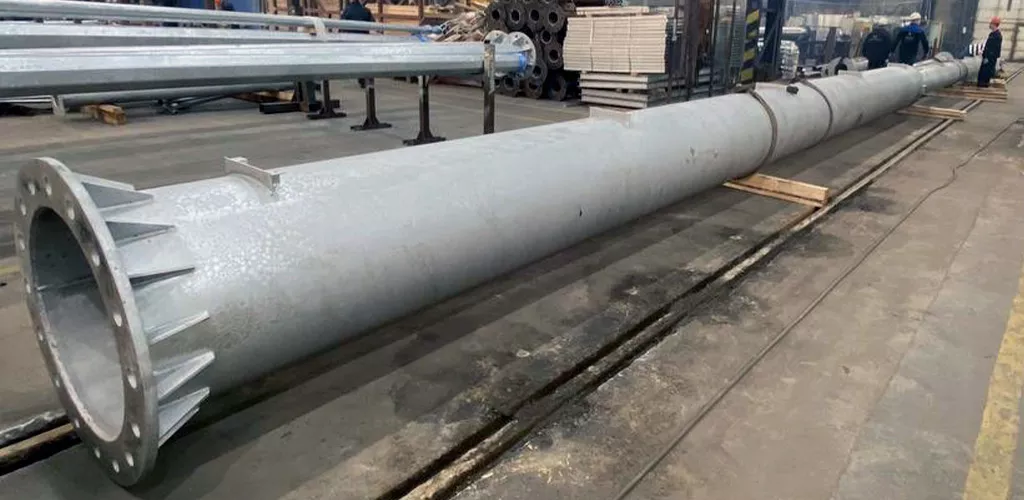

Антикоррозионная защита выполняется методом горячего цинкования по действующему ГОСТ 9.307‑2021 «Покрытия цинковые горячие. Общие требования и методы контроля». Такое покрытие надёжно защищает внешние и внутренние поверхности ствола и обеспечивает срок службы опор порядка 25–40 лет без капитального ремонта при соблюдении требований эксплуатации.

Как в ООО НПО «ЛЕГИОН» выбирают высоту мачты связи

Инженерно выверенный выбор высоты мачты связи для ОДН, ОСС, РМГ и РЛЛ включает несколько обязательных шагов:

• Радиопланирование и моделирование зоны покрытия с учётом рельефа, застройки и типа сети.
• Анализ ветрового и гололёдного районов по СП 20.13330.2016 и определение расчётных нагрузок.
• Уточнение состава антенно‑фидерного оборудования с учётом перспективы развития сети.
• Выбор оптимального диапазона высоты (например, мачта связи высотой 50 м вместо избыточной 70+ м) с точки зрения баланса покрытия, стоимости металла и фундамента.
• Расчёт металлоконструкции и фундамента с учётом геологии площадки и требований экспертизы.

Такой подход позволяет обеспечить устойчивое покрытие, оптимизировать расход металла и получить заключение экспертизы без замечаний по несущей способности и надёжности сооружения.
